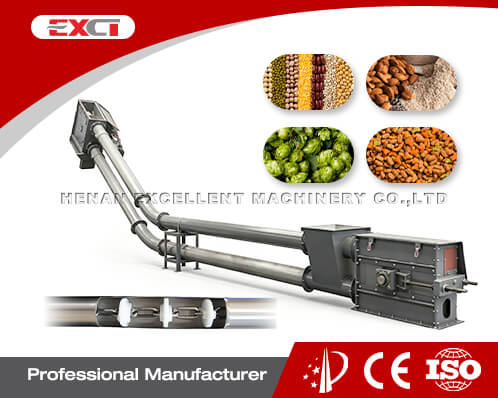

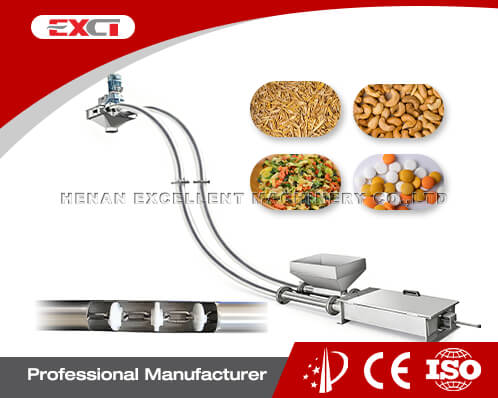

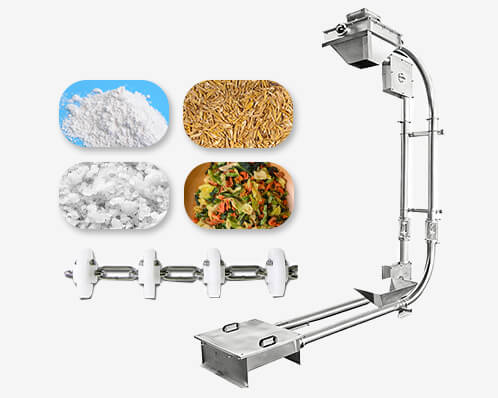

Diskasti lančani transporter je oprema za kontinuirani transport zatvorenog-tipa posebno dizajnirana za praškaste, granulirane materijale i materijale u obliku malih-blokova. Njegova temeljna vrijednost leži u rješavanju problema curenja prašine i gubitka materijala tijekom transporta materijala koji lako-stvaraju prašinu. Široko je primjenjiv u raznim područjima kao što su kemijska industrija, plastika, gnojiva, pročišćavanje otpadnih voda, nova energija i industrija litijevih baterija.
Kako radi lančani transporter s diskovima?
U vodoravnom transportu, čestice materijala su podvrgnute potisku lanca i diska u smjeru kretanja.
Kada je unutarnja sila trenja između slojeva materijala veća od vanjske sile trenja između materijala i stijenke cijevi, materijal se pomiče naprijed zajedno s lancem i diskom, tvoreći stabilan tok materijala;
U vertikalnom transportu, čestice materijala u cijevi su izložene guranju lanca i diska prema gore. Budući da donji dovod sprječava klizanje gornjeg materijala prema dolje, stvara se bočni bočni pritisak, čime se povećava sila unutarnjeg trenja materijala. Kada je unutarnja sila trenja između materijala veća od vanjske sile trenja između materijala i unutarnje stijenke cijevi i težine materijala, materijal se pomiče prema gore zajedno s lancem i diskom, tvoreći kontinuirani protok materijala.

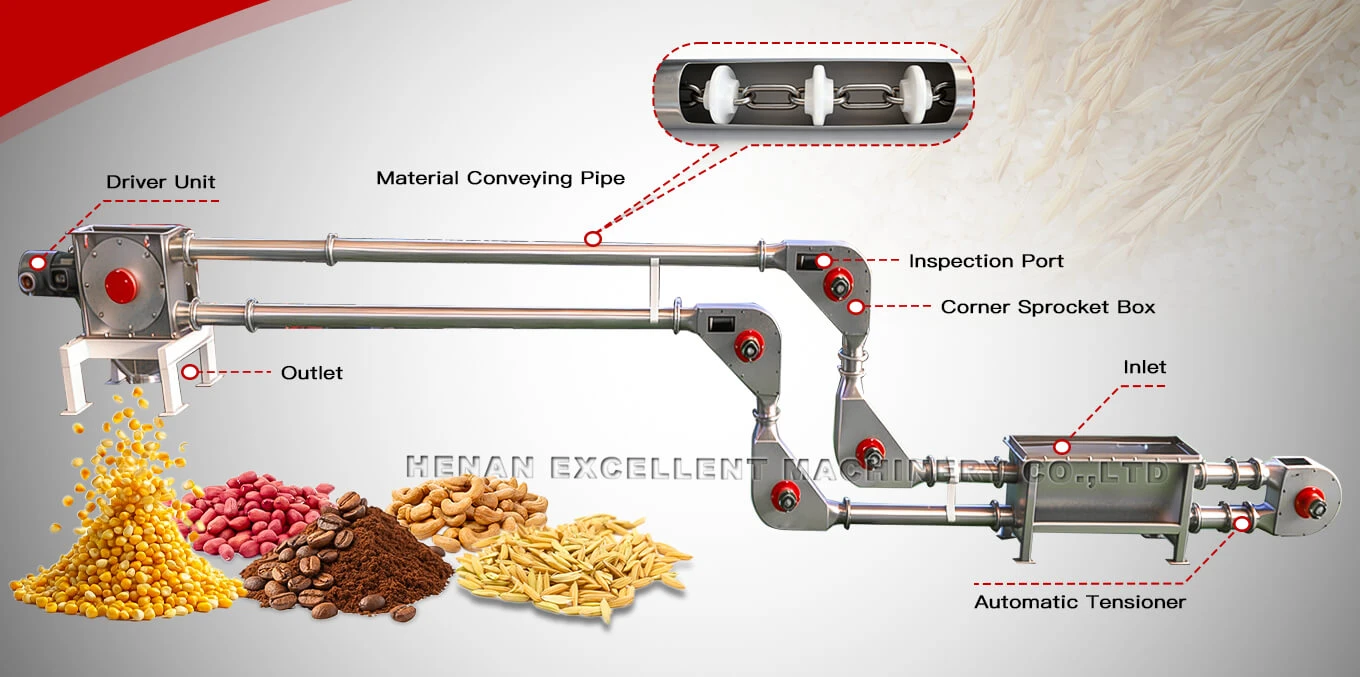

Struktura transportne trake s diskovima
Detalji transportne trake s lančanim diskom

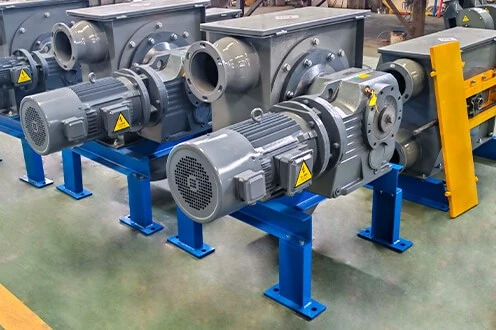

Pogonska jedinica
Motor, reduktor, pogonski lančanik, spojka, osigurava snagu za cijeli stroj.
Ulaz za hranu / izlaz za pražnjenje
Ulazni i izlazni otvor za materijal, povezani prirubnicama.

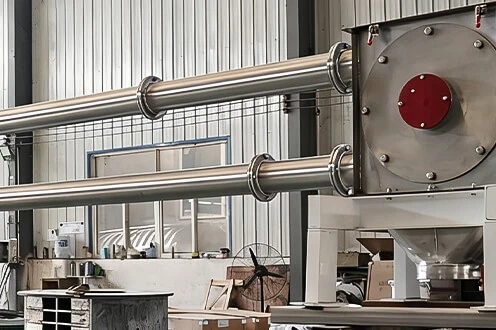

Cijev za prijenos materijala
Kružni zatvoreni cjevovod, podijeljen na ravne cijevi i zakrivljene cijevi, služi kao kanal za transport materijala.
Lanac i disk
Lanac kao vučna komponenta, disk kao komponenta koja gura materijal, tjerajući materijal da se kreće.

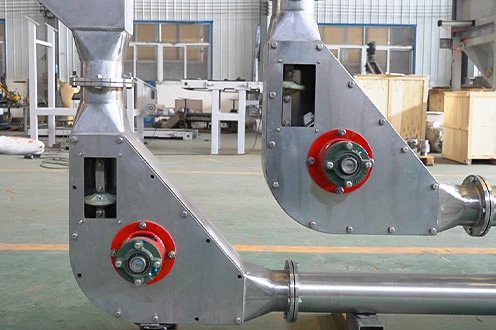

Inspekcijska luka
Koristi se za svakodnevnu inspekciju i čišćenje začepljenja.

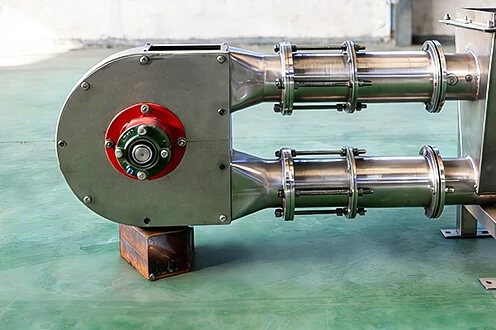

Automatski zatezač
Mehanizam zatezanja-kraja, osigurava da lanac nije ni previše labav ni previše zategnut, sprječava preskakanje zubaca i odvajanje lanca.
Značajke transportne trake s lančanim diskom
Kompaktna struktura, mala zauzetost prostora, sposobna mijenjati smjer transporta u tri dimenzije, bez utjecaja terena, kuta i visine; proces prijenosa odvija se u zatvorenom cjevovodu, osiguravajući da nema kontaminacije materijala i prašine.
Proces prijenosa teče glatko, s minimalnim unutarnjim pomicanjem materijala i malim oštećenjima, čime se osigurava kvaliteta materijala. Pogodan je za abrazivne materijale.
Neće uzrokovati blokadu sustava i pogodan je za transport različitih oblika materijala; · Za prijevoz mješovitih materijala, neće biti pojave raslojavanja materijala; · Kapacitet prijenosa je velik, a potrošnja energije niska, što uvelike smanjuje troškove rada opreme; Svi pokretni dijelovi rade u zatvorenom prostoru, osiguravajući sigurnost i pouzdanost.
Može ostvariti-prijevoz na velike udaljenosti; više ulaznih i izlaznih priključaka može se slobodno rasporediti kako bi se ispunili zahtjevi procesa; lako je postići centraliziranu kontrolu i poboljšati stupanj automatizacije.
Kontaktirajte nas za najbolju cijenu
Pošaljite svoje zahtjeve i razgovarajte s jednim od naših tehničkih inženjera o vašem projektu.
Usporedba između lančanog transportera s diskovima i pneumatskog transportera
| Aspekt |
Transportni lančani disk
|

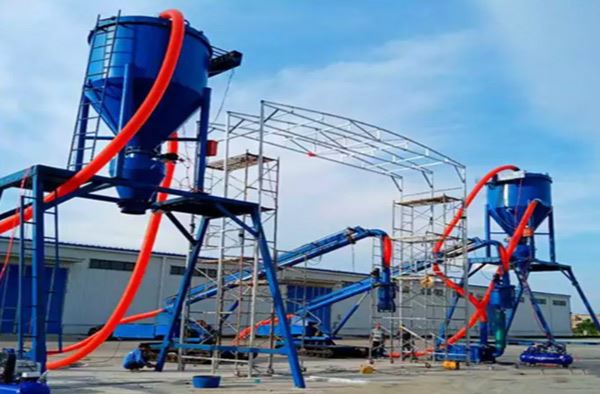

Pneumatski transporter
|
| Slika proizvoda |
 |
 |
| Princip rada | Mehaničko guranje: Oslanja se na motor za pokretanje lanca s diskovima (ili lopaticama) unutar zatvorene cijevi,izravno guranje i povlačenjematerijal za stvaranje stabilnog protoka. | Pneumatsko guranje: Koristikomprimirani zrak (pozitivan tlak) ili vakuum (negativan tlak)kao izvor energije za pomicanje materijala suspendiranog ili gusto unutar cjevovoda. |
| Potrošnja energije | Relativno nizak. Radi pri malim brzinama (obično 0,1–0,5 m/s) s većom mehaničkom učinkovitošću, što rezultira znatno nižom ukupnom potrošnjom energije od pneumatskih sustava. Neki izvori pokazuju da može biti samo 1/10 energije pneumatskog prijenosa. | Vrlo visoko. Zahtijeva kontinuirani rad zračnih kompresora ili vakuumskih pumpi za generiranje visokog{1}}tlačnog protoka zraka, što dovodi do velikog otpora sustava i značajne potrošnje energije. |
| Prikladnost materijala | Vrlo široko. Prikladno za prah, granule i male grudice; ističe se u prenošenjuvlažna, ljepljiva, pastozna, prozračna ili lomljivamaterijala savrlo niske stope loma. | Ograničeniji. Prvenstveno pogodan za suhe,-tekuće prahove i granule. Teško za rukovanje vlažnim, ljepljivim ili lomljivim materijalima, sklonzačepljenje cjevovoda, degradacija materijala i trošenje. |
| Izgled sustava | Vrlo fleksibilan. Može napraviti-trodimenzionalne zaokrete, kombinirajući vodoravne, okomite i nagnute dijelove. Kompaktna strukturaštedi prostor. | Relativno fleksibilanu usmjeravanju cijevi. Međutim, postizanje složenog ulaznog/izlaznog napajanja s više-točaka zahtijeva brojne ventile i skretnike, što sustav čini složenim i skupim. |
| Zaštita okoliša i sigurnost | Potpuno zatvoren, bez curenja, sprječavajući onečišćenje prašinom. Glatki rad s malim trenjem,nema opasnosti od eksplozije prašine, i niske razine buke. | Teoretski zabrtvljen, ali može doći do curenja na spojevima ili filtrima. Velika-brzina protoka zraka uzrokuje trenje o materijal i stijenke cijevi,stvarajući statički elektricitet i iskre, predstavljajući sigurnosne rizike. |
| Održavanje i trajnost | Jednostavna struktura, manje pokretnih dijelova,nisko trošenje i niži troškovi održavanja. Lanac i diskovi su potrošni dijelovi koji zahtijevaju povremenu zamjenu. | Ključna oprema (npr. kompresori, rotirajući ventili) brzo se troši, što dovodi dovisoka učestalost i troškovi održavanja. -Protok zraka velike brzine uzrokuje ozbiljno trošenje cjevovoda i komponenti. |
| Početna investicija | Tipičnoviši, posebno za-prijenos na velike udaljenosti. | Za jednostavne sustave-na kratke udaljenosti,početno ulaganje može biti niže. |
| Idealne aplikacije | Industrije kao što su kemikalije, hrana, farmaceutski proizvodi i nova energija za prijenosraznoliki, lomljivi, ljepljivi ili-osjetljivi na eksplozijumaterijala. Prikladno zasloženi procesi s više točaka napajanja i pražnjenja. | Industrije poput žitarica, cementa i energije zavelike-udaljenosti, veliki-kapacitetprenošenje odsuho, ne{0}}ljepljivo, ne-lomljivoprašci i granule. Prikladno za aplikacije savisoki higijenski zahtjevi, ali jednostavne karakteristike materijala. |
Primjene lančanih transportera s diskovima
1. Rudarstvo: Urea, klorirani spojevi, amonijev bikarbonat, soda u prahu, kruti pesticidi, volframov prah, riblje ulje, prah bakrene rude, prah ugljena, blok fosfat, glinica itd.
2. Građevinski materijali: Cement, glina, pijesak, kvarcni pijesak, glina u prahu, silicij, vapno u prahu, dolomitni prah, drvena sječka, staklena vlakna, silicij, umjetnički prah itd.
3. Prehrambena industrija: brašno, škrob, žitarice, mlijeko u prahu, prehrambeni aditivi itd.
4. Industrija plastike: PVC, PP, PE prah, ABS, PC, PP, PE pelete.
5. Fine kemikalije: Boje, pigmenti, premazi, čađa, titanski pigment, željezni oksid, keramički prah, teški kalcijev karbonat, sitni kalcijev karbonat, bentonit, molekularna sita, kaolin, silicijski prah, aktivni ugljen.
Mulj
Pepeo od ugljena
Cement
Boje
PET plastični prah
Šećer
Kakao u prahu
Žitarice
Čips od krumpira
Brašno
Pakiranje i isporuka transportne trake s diskovima

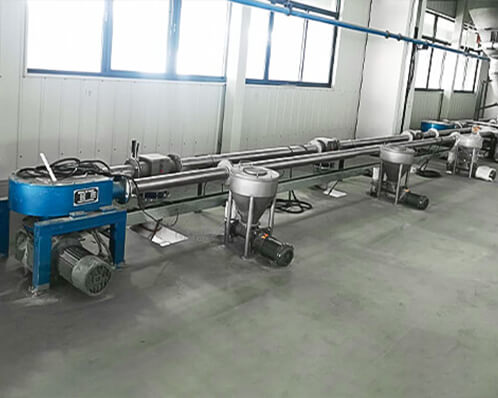

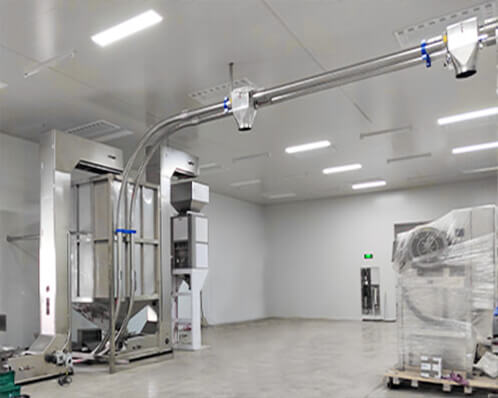

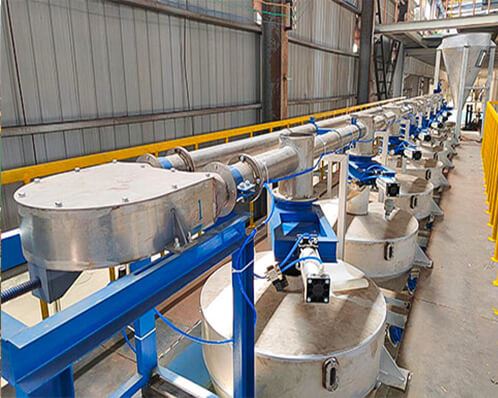

Mjesto transportne trake s diskovima
Transportni lančani diskTehnički podaci
| Model | Snaga (kw) | Promjer cijevi | Kapacitet (m/h) |
| TCA-80 | 0.37 | DN80 | 0.3-5 |
| TCA-100 | 0.4-4 | DN100 | 0.45-8 |
| TCA-150 | 2-7.5 | DN150 | 3-19 |
| TCA-200 | 3-11 | DN200 | 5-40 |
| TCA-250 | 3-18.5 | DN250 | 15-60 |
* Gore navedene tehničke specifikacije služe samo kao referenca, također možemo pružiti prilagođena rješenja prema zahtjevima kupaca.
